外部模式记录深层内部信号可能是不可靠的。

问题描述

今天，在使用Simulink外部模式连接C2000实验设备进行仿真的时候，发现电机的iq_ref信号在运行过程中存在一个很奇怪的现象：

整体的运行图如下：可以看到iqreal大致正常的

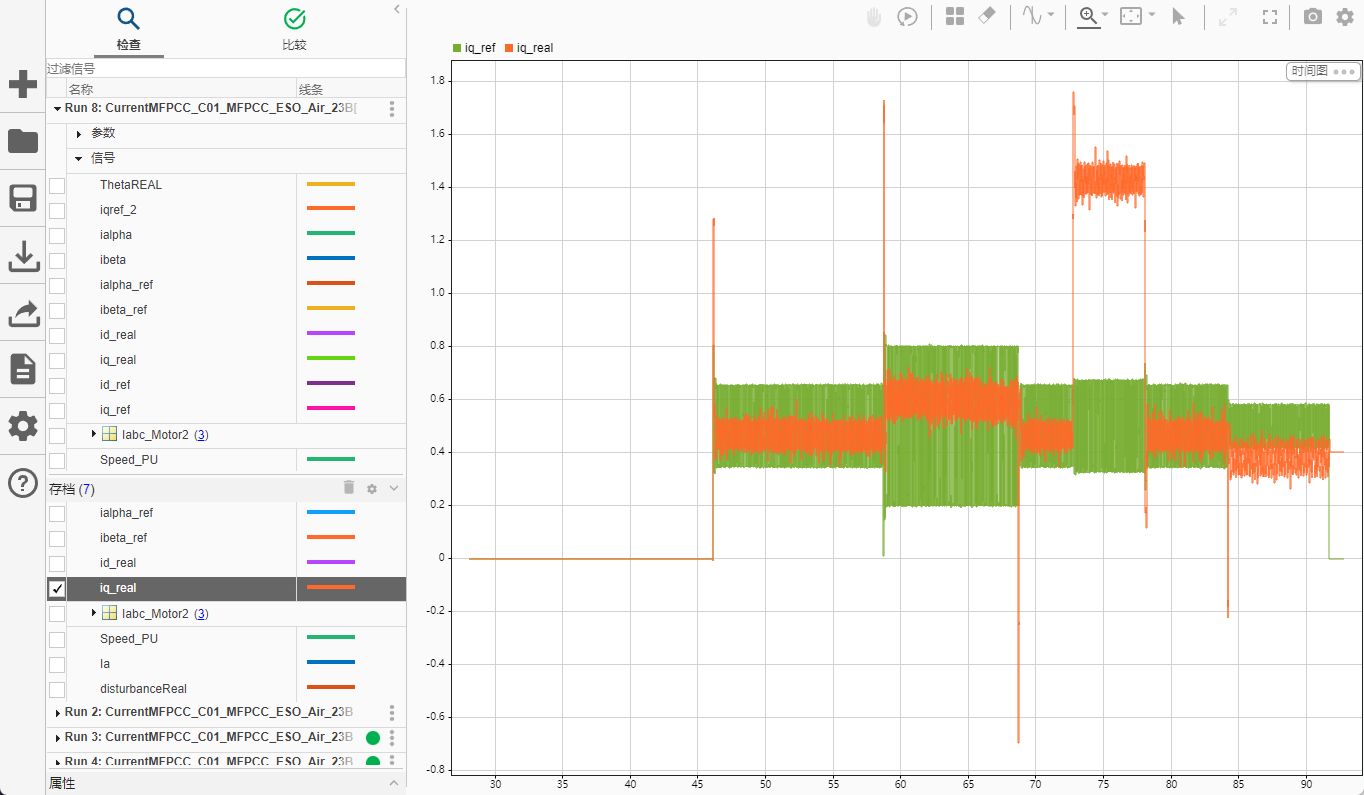

很诡异，iqref按理来说是速度控制器的输出，不应该是这么诡异的图啊？这看起来更像是某个Park / inverse Park 里的中间变量，或者某个周期性角度函数，主要我现在总的记录信号也不多。

而且纯仿真的情况下是完全正常的。

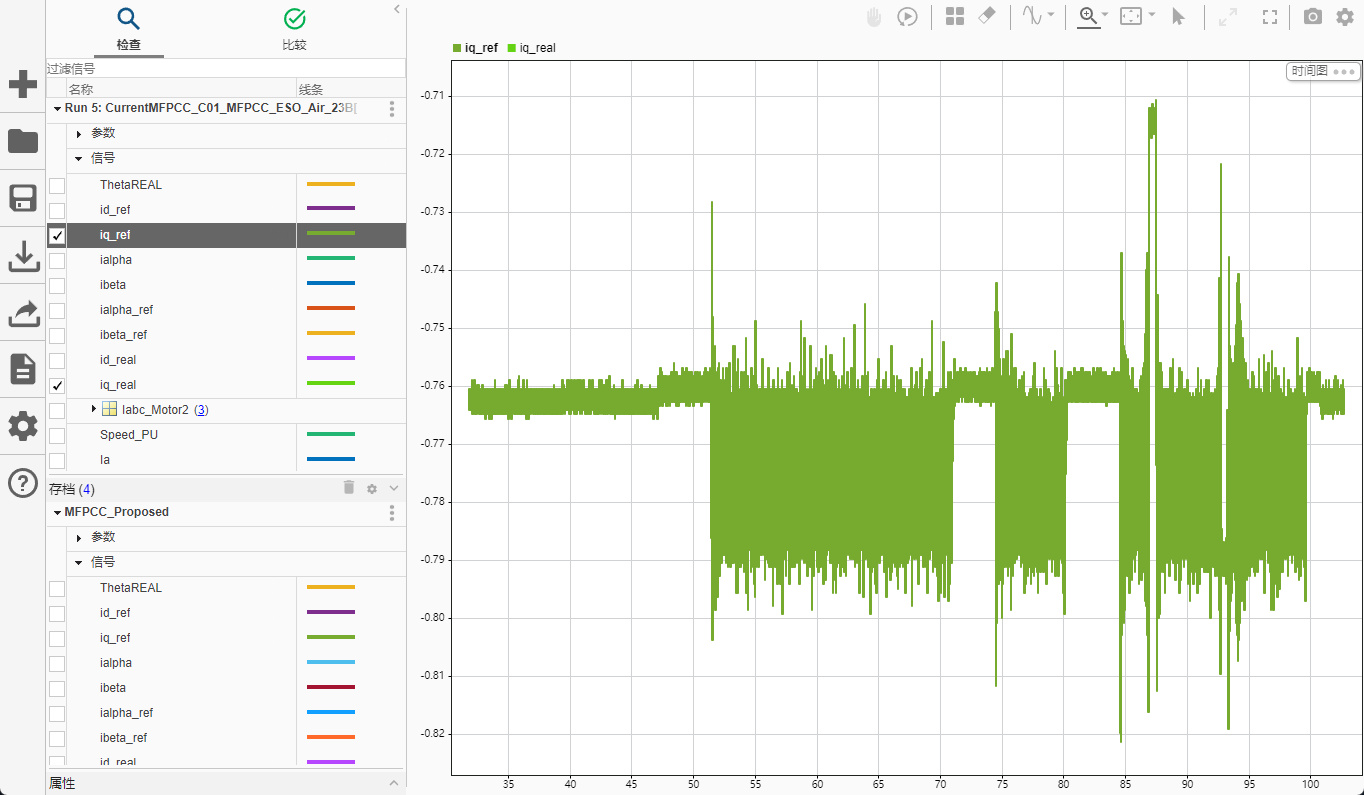

为了验证问题所在，我在外环断开速度控制器到电流环的输入，接入一个开关，令其在0-0.5之间选择。结果出现了更为诡异的现象：

这。。。但是此时，iq_real依然是好好的。这就有点。。。

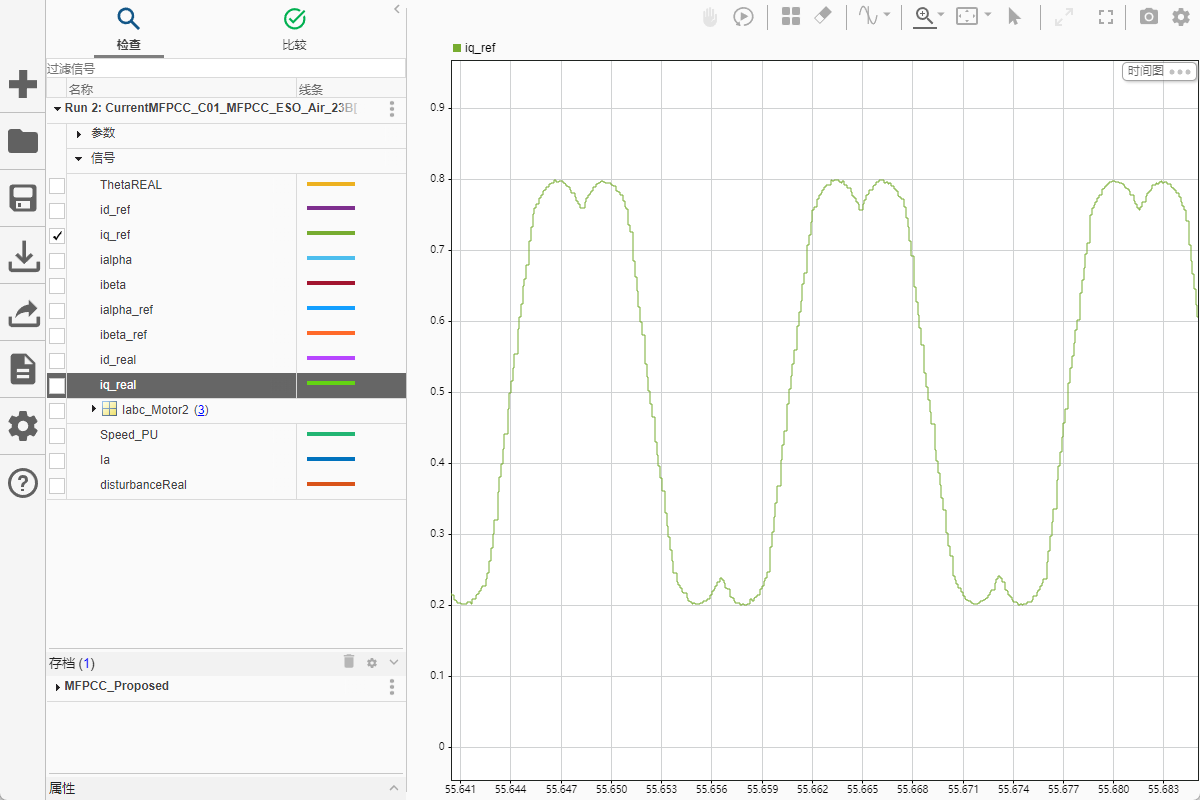

之后我怀疑是内存出错的问题，之前我的iq_ref记录信号是接在第四层的Simulink模型的一个MUX模块输出下的如下图。

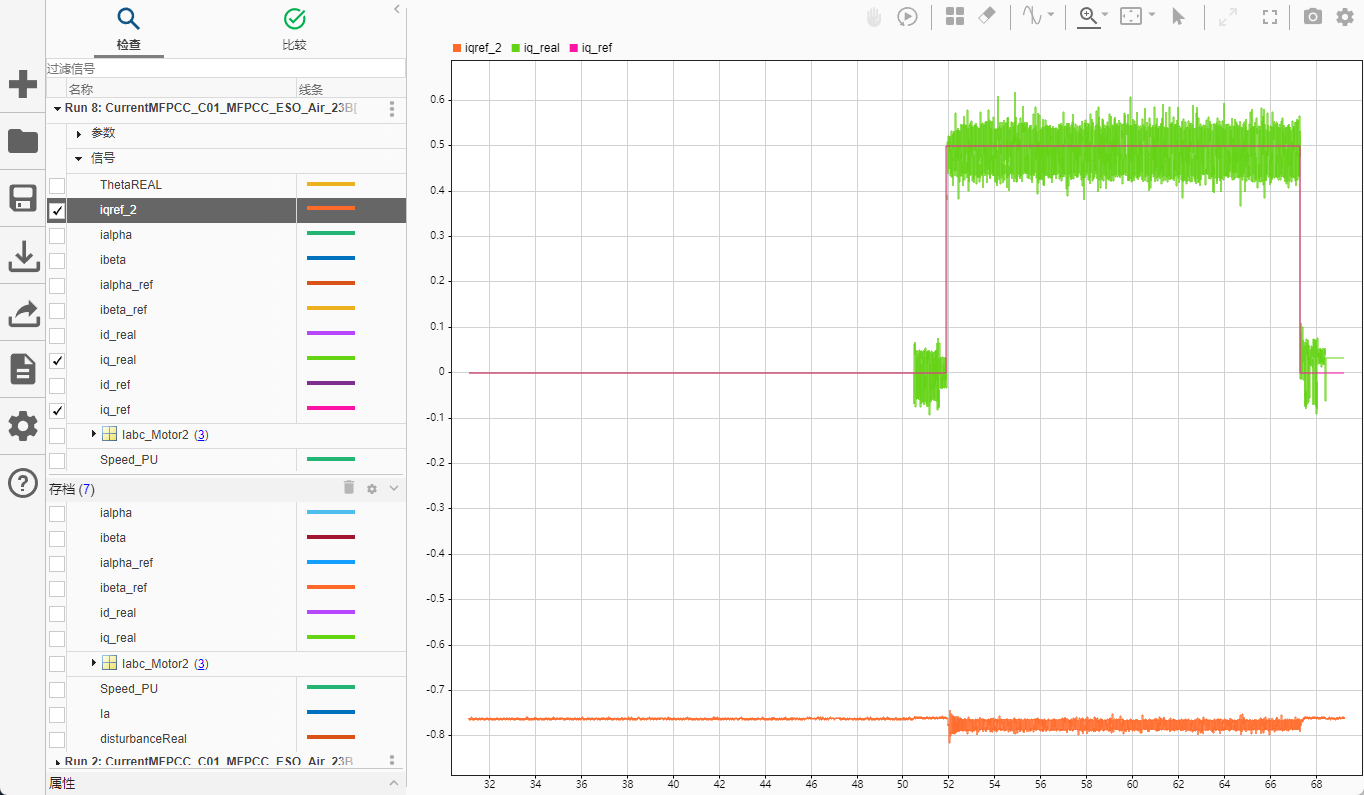

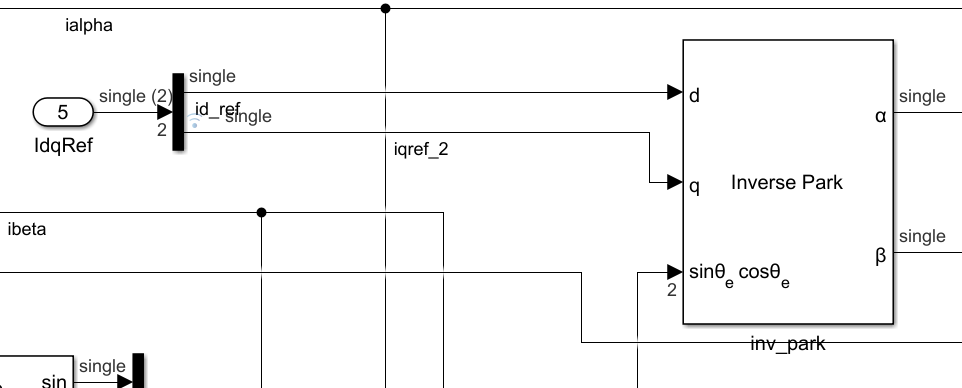

现在我将其移至第一层模型下，再次外部模式实验，结果发现问题消失：

我还留着内层的信号，发现两者的差别了。之前那个乱波形大概率是 内部信号被代码生成优化、复用、条件执行子系统影响、或者信号命名混乱导致的外部模式观测错误。

分析原因1：

我的4层Simulink模型，分别经历了一个 控制速率换算模块 条件执行/Action Subsystem 等等，这种复杂结构在代码生成之后，内部信号不是每个采样周期都像普通 Simulink 仿真那样被完整保留。它可能只在某个 action 分支执行时更新；未执行分支的信号可能保持旧值、被复用，或者在外部模式中无法稳定映射到我所看到的那根线。

分析原因2：

C2000 外部模式运行的是生成后的 C 代码。为了节省 RAM，Simulink Coder 会优化内部信号，例如：

1
2
3
4

Signal storage reuse
Block reduction
Inline parameters
Local block outputs

也就是说，第四层内部那根 iq_ref 线在代码里可能没有独立内存。它可能和别的变量共用同一块内存。

于是我在 Data Inspector 里看到的 iq_ref，可能不是纯粹的 Constant 0.5，而是某个被复用的临时变量。这个变量可能某些时刻存的是 iq_ref，某些时刻存的是 iq_real、Park 变换中间量、甚至别的控制中间变量。

这就解释了为什么我之前看到的 iq_ref 像噪声和尖峰，而不像常数。

搭建模型建议

建议你把所有要用于论文和实验分析的信号都在最外层统一拉出来。

例如建立一个专门的 debug bus，这是最专业的搭建方案。

不要在第四层、第五层里随手点一根线记录。

尤其论文要用的数据，一定要记录这些“接口级信号”：

如果确实要记录内部信号，建议拉到最上层。

对于关键 debug 信号，可以定义成 Simulink.Signal，设置 storage class。
